Kälte- und Klimatechnik von Granz sorgen bei R-PHARM für die richtige Temperatur.
Unser Kunde R-PHARM, Illertissen
Das traditionsreiche Unternehmen R-PHARM in Illertissen verfügt über modernste Technologien zur Produktion und Verpackung von Humanarzneimitteln für den globalen Markt. Höchste Qualität, jahrzehntelange Erfahrung, konsequente Kundenorientierung, bescheinigte Nachhaltigkeit und vielfältige Kompetenz rund um die pharmazeutische Wertschöpfungskette machen R-PHARM zu einem verlässlichen Partner. Das Unternehmen setzt höchste Maßstäbe hinsichtlich der Patientensicherheit und dem Kontakt zu Kunden und Geschäftspartnern.
1/10
1/10
1/10
1/10
1/10
1/10
1/10
1/10
1/10
1/10
Aufgabe und Lösung

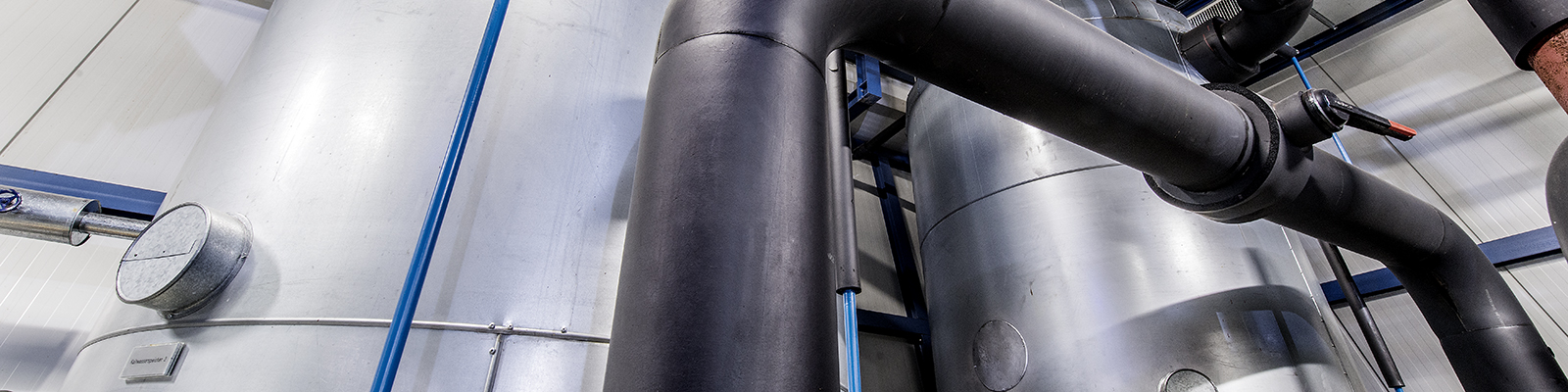

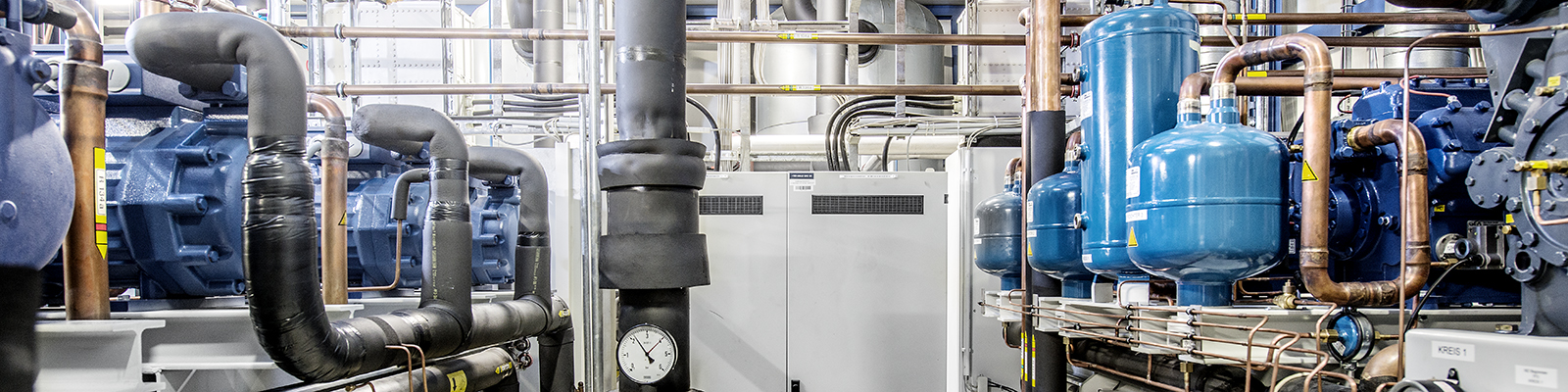

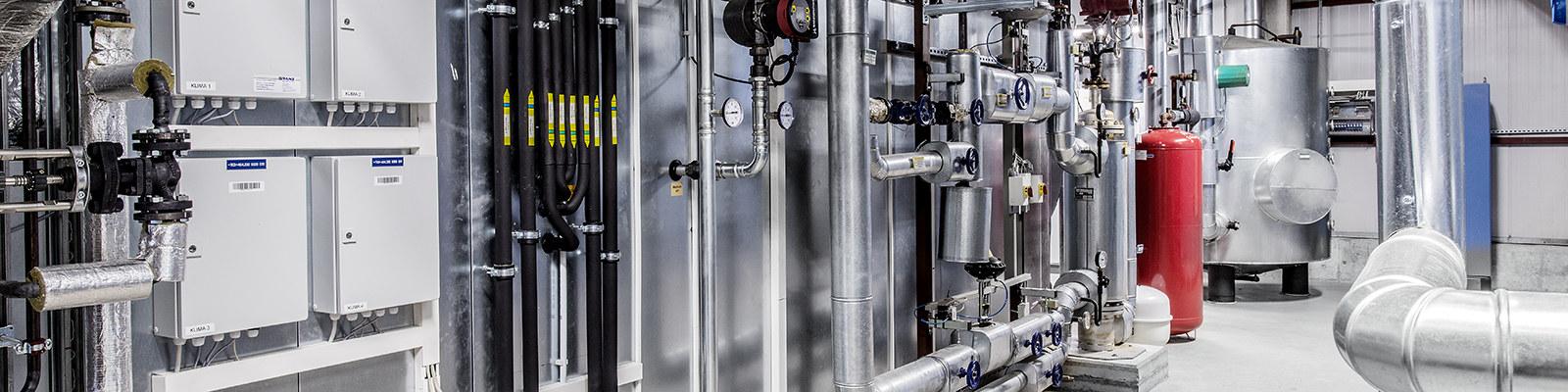

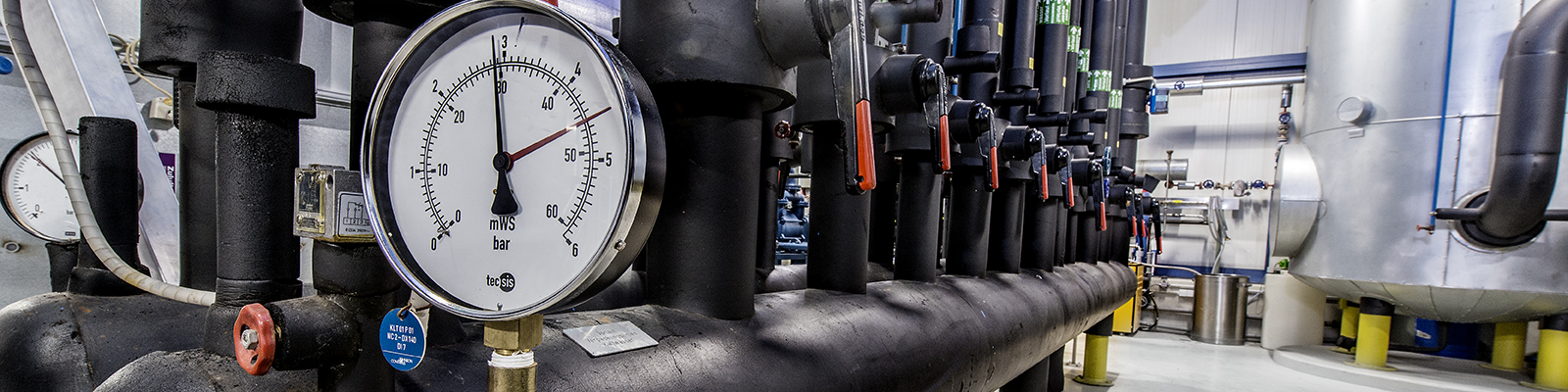

Umbau von zwei redundanten zweikreisigen Kaltwassererzeugern mit jeweils 400 kW Kälteleistung (nacheinander) welche für die Klimatisierung eines Produktionsgebäudes Kühlwasser erzeugen.

Anforderungen


  • Austausch aller Hubkolbenverdichter inkl. Umbau und Erneuerung der gesamten elektrischen Kälteanlagensteuerung während des Betriebes des redundanten Systems
  • Beim zweiten Kaltwassererzeuger musste zusätzlich den Verdichtern und der Kälteanlagensteuerung der Rohrbündelverdampfer ausgetauscht werden.
  • Hierzu war es erforderlich, dass der zuerst umgebaute Kaltwassererzeuger wieder in Betrieb ging, so dass der zweite Erzeuger komplett zurückgebaut und mit neuen Kältekomponenten neu aufgebaut werden konnte.
  • Einbringung aller Komponenten in die Technikzentrale mittels Autoschwerlastkran da bauseits kein Aufzug vorhanden war
Umsetzung

  • Außerbetriebsetzung und Demontage der gesamten kälte- und elektrotechnischen Komponenten des Kaltwassererzeugers

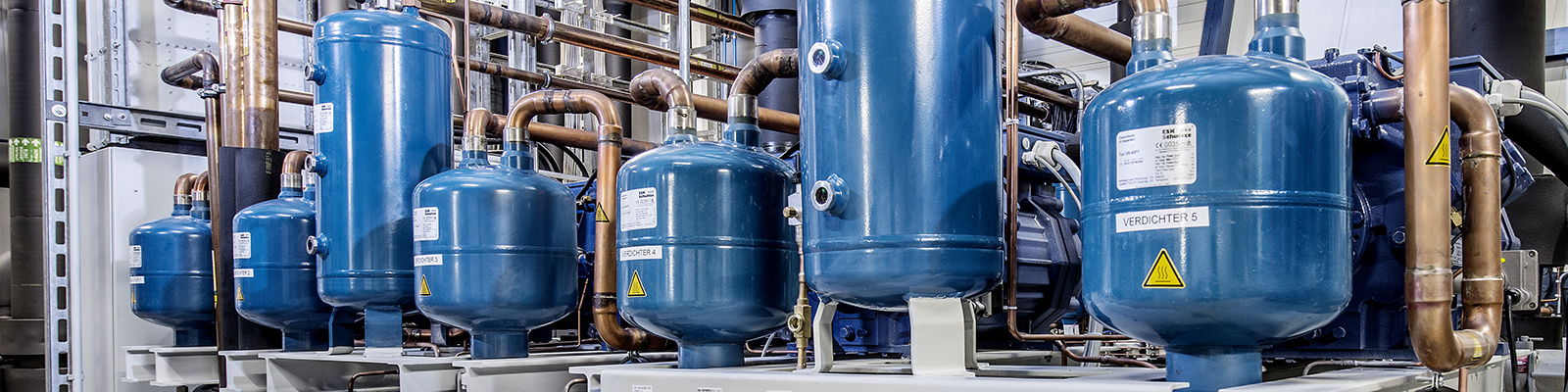

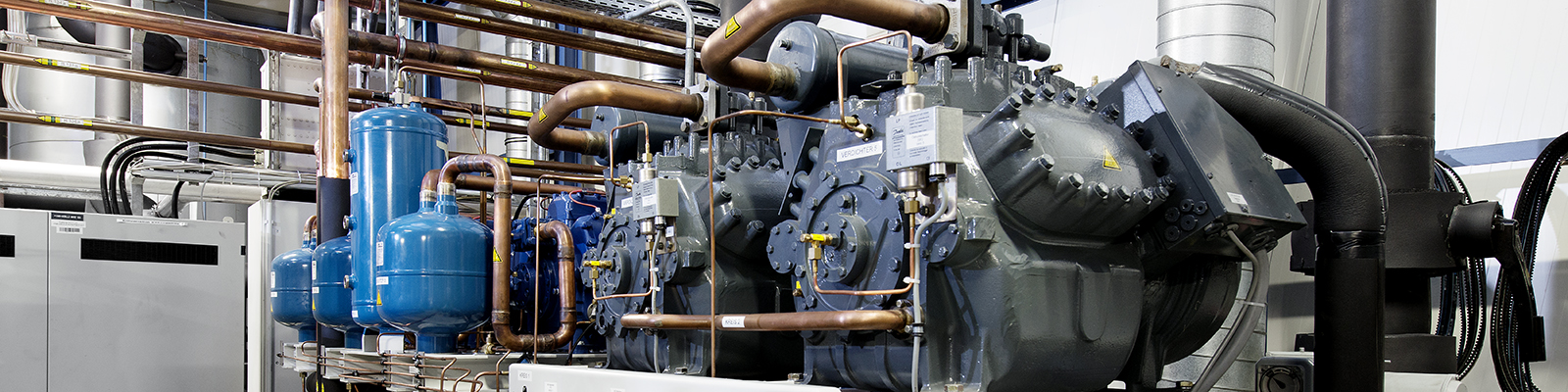

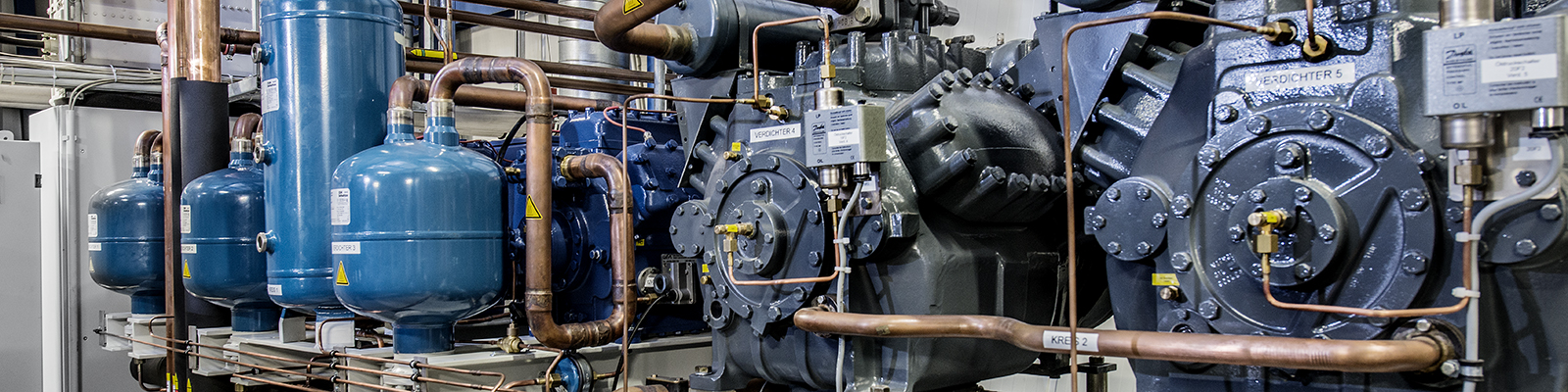

  • Austausch aller Verdichter gegen energieeffizientere Hubkolbenverdichter (Fabrikat Bock)
  • Erneuerung der gesamten elektrotechnischen Kälteanlagensteuerung und Einbau von energieeffizienten Softstartern und elektronischer Überhitzungsregelung

Rahmendaten dieses Klimatechnik-Projekts


  • 2 Stück zweikreisige Kaltwasserezeuger à 400 kW Kälteleistung
  • Wassertemperaturen 4°C / 10°C
  • Wasservolumenstrom:  100 m³/h
Aufgabe und Lösung

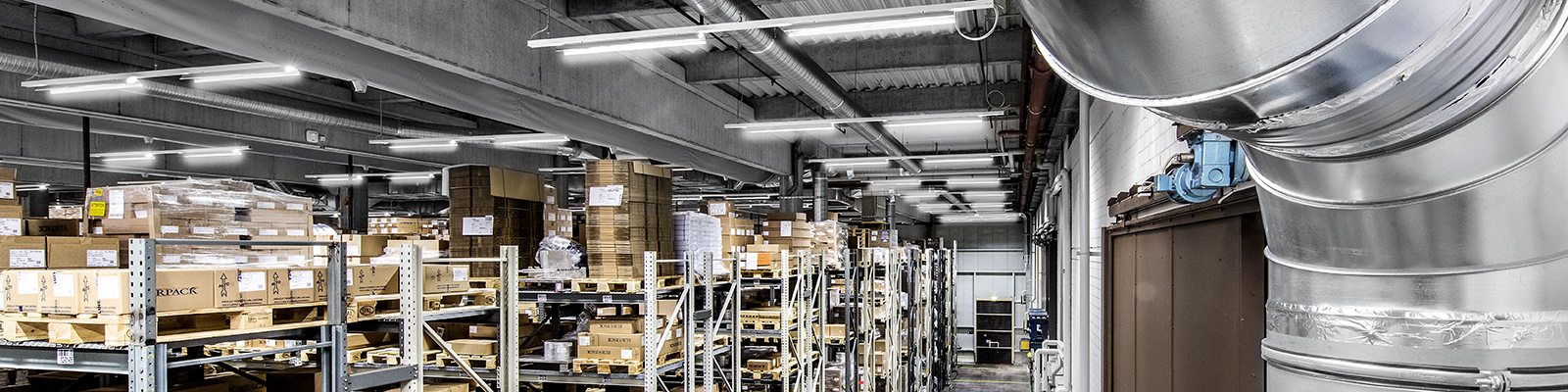

Installation eines Klimasystems für Rohstofflager

Anforderungen

  • Temperierung eines Hochregallagers in dem Rohstoffe für die Herstellung von Pharmazeutika gelagert werden. Die Temperatur im gesamten Hochregallager darf in den Sommermonaten die Höchsttemperatur von 25,0°C nicht überschreiten.



Herausforderung

  • Die Installation musste während des normalen Geschäftsbetriebs erfolgen.  Die gesamte lüftungstechnische Installation musste an der Hallendecke in 15 m Höhe montiert werden.
Umsetzung

  • Einbringung und Montage einer Lüftungsanlage mit Fremdverdampfer in Einzelsegmenten in den Technikbereich oberhalb des Hochregallagers.
  • Installation der Lüftungskanäle an der Decke des Hochregallagers in 15 m Höhe mittels Hubarbeitsbühnen.
  • Abhängung der Lüftungskanäle komplett mit  neuartigem Seilsystem.
  • Einbringung der gekühlten Zuluft über textiles Luftverteilsystem um eine  gleichmäßige und für die Mitarbeiter zugfreie Kühlung zu generieren.

Rahmendaten


  • Hallengröße: 2500 m²
  • Kälteleistung: 100 kW
  • Luftvolumenstrom: 25.000 m³/h
  • Montagezeitraum: 3 Monate
